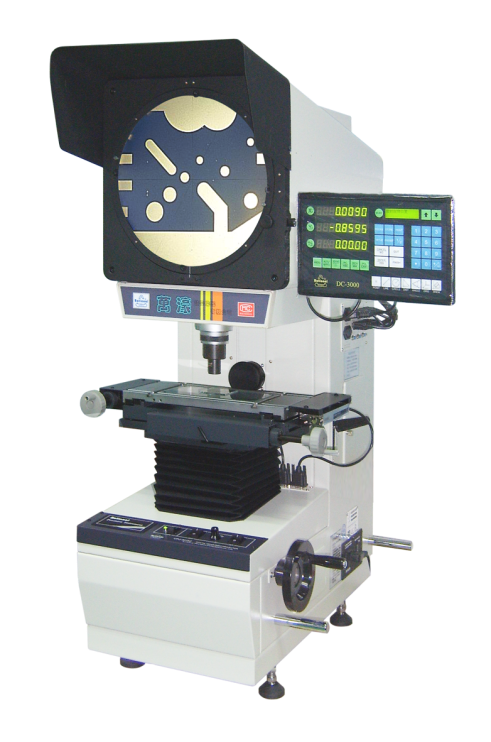

一、仪器简介
Ø 业光学加工工艺，确保成像清晰
Ø T型槽工作台，方便夹治具安装
Ø 工作台镀铬工艺，不易变形、不易受损，确保使用年限
Ø 可选配寻边器，自动寻边减少人为误差
Ø 可选配测量软件，提高数据处理能力
Ø 配置脚踏开关，操作更便捷
二、技术参数
仪器型号 | CPJ-3015 | ||||||
工 作 台 | 金属台尺寸(mm) | 340*152 | |||||
玻璃台尺寸（mm） | 196*96 | ||||||
X坐标行程（mm） | 150 | ||||||
Y坐标行程（mm） | 50 | ||||||
Z坐标行程（mm） | 90 | ||||||
示值误差（μm） | E1XY=3+L/50 | ||||||
X/Y坐标分辨率 | 0.5μm | ||||||
仪器重量（kg） | 130 | ||||||
外形尺寸（mm） | 770*550*1100 | ||||||
投影屏 | 投影屏尺寸（mm） | Ф312 使用范围＞Ф300 （刻有米字线） | |||||
投影屏旋转范围 | 0～360° | ||||||
旋转分辨率 | 1´ 或 0.01° | ||||||
物镜 | 放大倍数 | 10X（选） | 20X（选） | 50X（选） | 100X（选） | ||
物方视场（mm） | Ф30 | Ф15 | Ф6 | Ф3 | |||
物方工作距离（mm） | 77.7 | 44.3 | 38.4 | 25.3 | |||
测量最大高度（mm） | 80 | 80 | 80 | 80 | |||
仪器电源：AC 110V/220V 50/60HZ 总功率：400W | |||||||
三、配置清单
项 目 | 名称 | 型号 | 单位 | 数 量 | 备 注 |
1 | 仪器主体 | CPJ-3015 | 台 | 1 | |
2 | 数显表 | DC-3000 | 个 | 1 | |
3 | 仪器防尘罩 | 万濠 | 个 | 1 | |
4 | 产品使用说明书 | 万濠 | 个 | 1 |
四、仪器运行环境要求及保养
1. 振动要求:
远离震源，无振幅。
2. 供电系统：
a. 电源电压: AC 220V 电压波动不大于额定电压的10%
b. 频 率： 50/60HZ
c. 额定功率： 400W
d. 应具备独立可靠的接地系统(接地电阻不大于4Ω)
建议客户配备独立供电装置，此装置应包含大功率电源稳压装置。
