一、 产品介绍
影像测量仪配备了业界功能最强大的手动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、小批量的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。

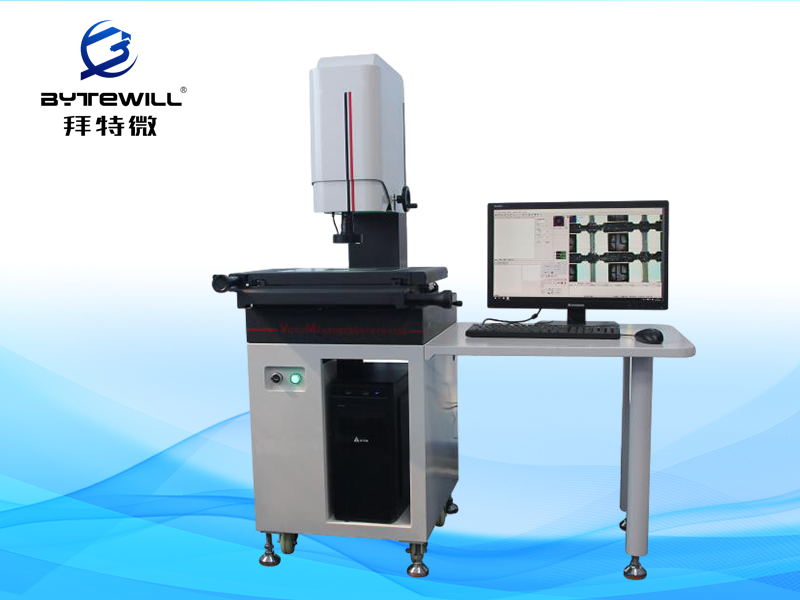

（整体式设计机台实物图）
仪器特点：
1 | 精密的传动装备设计，实现快速移动。 |
2 | 立柱和底座采用高精度的花岗岩结构、稳定可靠。 |
3 | 配备SBK-E多功能测量软件、满足不同的测量需求。 |
4 | 测量数据可导入Word、Excel、AutoCAD。 |
5 | 图文并茂的报表输出功能、轻松输出检测结果。 |
6 | 三轴精密交叉滚子导轨、保证机器精度及使用寿命。 |
7 | 高清晰度镜头和高分辨率CCD、实现产品高清晰度测量。 |
8 | 业界先进的卡位镜头、轻松实现倍率切换。 |
影像测量仪技术参数：
型号 | BT-4030 | |
行程(mm) | 400×300×200 | |
外形尺寸(mm)（含仪器桌） | 900×1400×1500 | |
重量(kg) | 260 | |
承重(kg) | 20 | |
测量精度(μm) | 3+L/200 | |
光栅尺 | 1μm分辨率 | |
导轨 | (X/Y) 交叉滚子导轨 Z轴台湾“上银”直线导轨 | |
摄像系统 | HC738A 1/2英寸700线S端子彩色高清晰度摄影机 | |
光源 | 轮廓光 | 轮廓光 LED冷光源，半球形平行光路LED透射照明 |
表面光 | LED冷光源，软件操控，减少电气元件损坏。 | |
光学镜头 | 手动卡位镜头，6.5：1变倍范围 | |
放大倍率 | 光学放大倍率：0.7～4.5×；影像放大倍率：24～158X | |
软件 | 专用测量软件 | |
电源 | 220V/50Hz/3A | |
工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | |
影像仪专用桌 | 内置开关电源、控制器、电源控制开关、指示灯、移动滚轮 | |
保修期 | 12个月 | |
* L表示测量长度，以毫米为单位。** 同轴光可选配，技术参数同轮廓光。
*** 放大倍率为近视值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率16～104×或64～416×。
二、测量软件介绍（国内最强的测量软体）

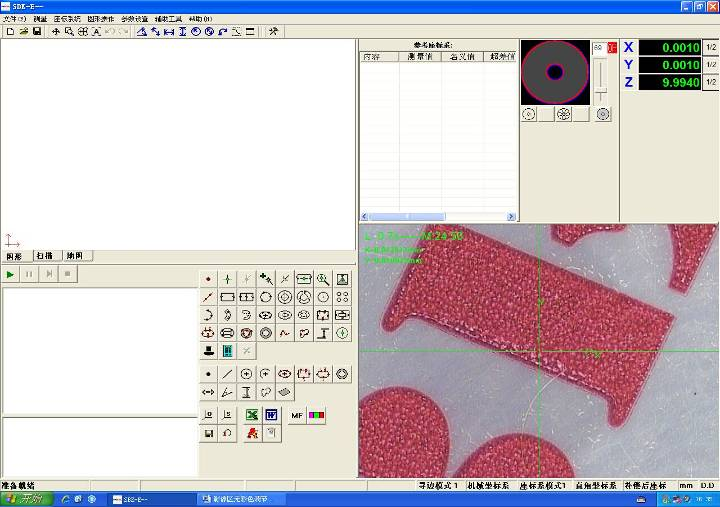

软件操作介面：
软件主要功能简介：
1、自动测量功能：鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧
2、手动CNC：在有夹具的情况下面可以进行半自动测量
3、光学测高功能 (Z轴需加装光栅尺）
4、光学测量平面度（Z轴需加装光栅尺）
5、辅助对焦：帮助找到最清晰时候的Z位置（辅助调焦提高测量精度）
6、图片输出：测量结果可以图片的格式输出（相当于数码相机功能）
7、形位公差：圆度，直线度，平行度，垂直度，同心度
8、设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示
9、二维抄数：可将产品外形描出，描出的图形可转入AutoCAD形成工程图，可以做逆向工程
三、部件介绍
1、机械部分

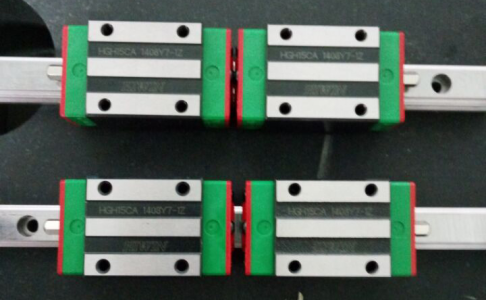

导轨 | | Z轴采用台湾“HIWIN”H级精密级直线导轨（行走平行度精度≤0.008mm），具有以下特点 A、 高定位精度 B、 高刚性 C、 保养维护容易 D、 高速性 |

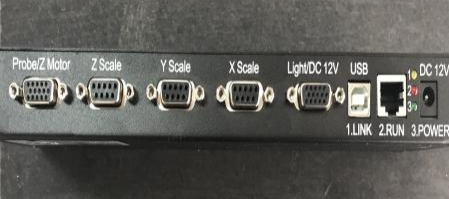

运动控制制器 | | HD600控制器是基于先进的DSP和FPGA技术，集四轴运动控制、电子尺计数、自动光源调节、探针处理、等多功能于一体的全自动影像仪控制器。 采用USB数据传送，具有无需驱动程序、兼容性好、传输速度高、传输稳定等优点
|

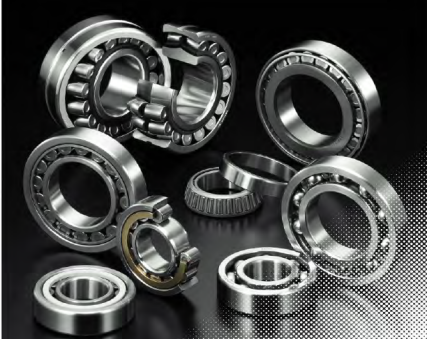

轴承 | | 采用日本原装“NSK” 双例组合向心球轴承，具有以下特点 A、 启动摩擦小，并且与动摩擦之差也小 B、 由于在国际上已实现标准化、规格化、具有互换性 C、 简化了轴承外圈结果，便于保养、检查 D、 一般可同时接受径向载荷和轴向载荷 E、 容易在高低温工况使用 F、 为了提高刚度，既使在负游隙（预紧状态）也可以使用 |
2、光学部分
镜头 | | 采用0.7-4.5X卡位光学变倍镜头，光学分辨率达到23组，图像清晰可见
|
摄像头 | | 采用HC738A型SONY芯片1/2英寸彩色CCD，700线分辨率，色彩还原度极高，对测量产品是提供了高清晰的画质 |
视频卡 | | 采用SV2000彩色视频采集卡，它具有使用灵活、集成度高、功耗低等特点，采用PCI总线，所采集的图像数据传输基本不占用CPU时间，并可将图像直接传送到计算机内存或显存
|
底光源 | | 独特半球形平行光路透射环形底灯，画面四周光线均匀，同画面测量误差小于0.002mm
|
