铁件小尾巴视觉检测有无方案书
询问题目・检测条件/要求精度
一、检测要求：
检测视野内铁件小尾巴尺寸、压伤、毛刺。
二、检测结果说明：
根据样品的评估结果，目前采用1个工控机搭载1个相机1000万像素黑白相机
三、检测时间：
视野范围：30mm
四、精 度：毛刺缺陷0.1mm，压伤缺陷0.1mm,小尾巴尺寸0.1mm.
镜头到产品工作距离WD:380mm±20mm
解决方案介绍：
使用1个1000万黑白相机,静态拍摄。

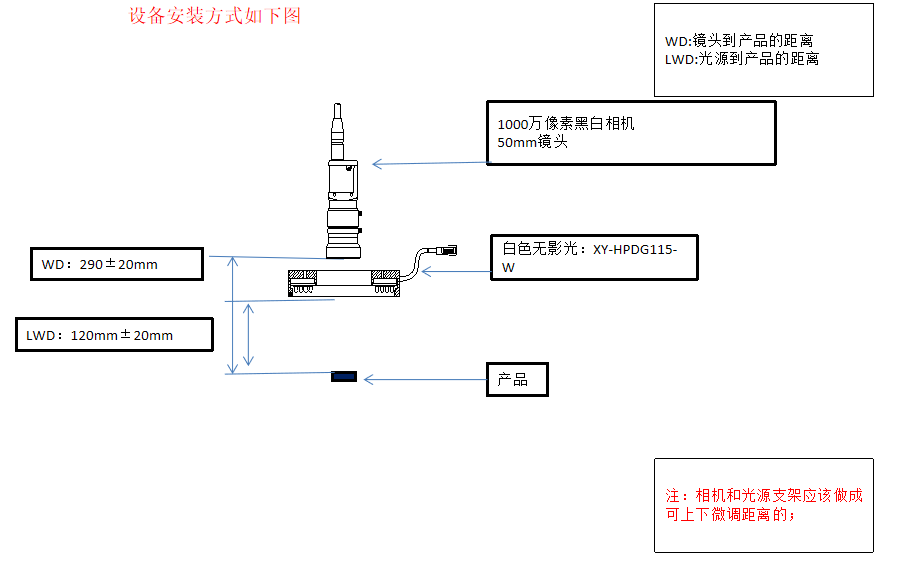

结构图

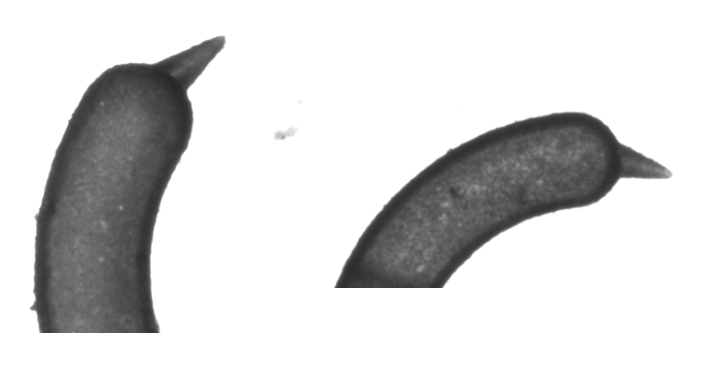

一、打光测试图片-缺陷说明
图片 | 缺陷说明 |
| 缺陷毛刺
|
| 小尾巴长
|
| 小尾巴短
|
| 缺陷压伤 |
二、软件处理图片-缺陷检测结果
| 在均匀打光条件下，经软件测试图片为小尾巴长。
|
| 在均匀打光条件下，经软件测试图片为缺陷毛刺。 |
| 在均匀打光条件下，经软件测试图片为缺陷压伤 |
| 在均匀打光条件下，经软件测试图片为小尾巴短。 |
CCD视觉优势
智能算法，快速智能编程，无需人工干预，对编程人员要求低，容易上手，编程速度快，检出率高，PASS直通率高，误报低。
