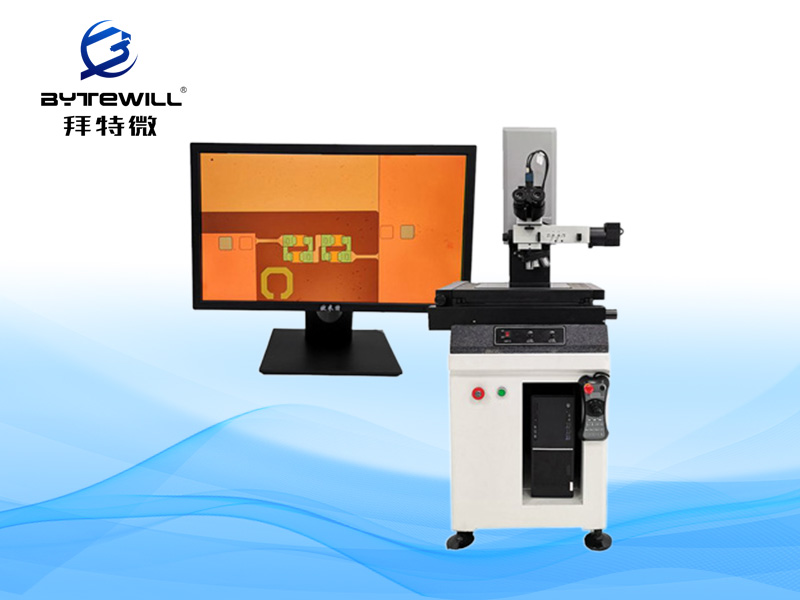

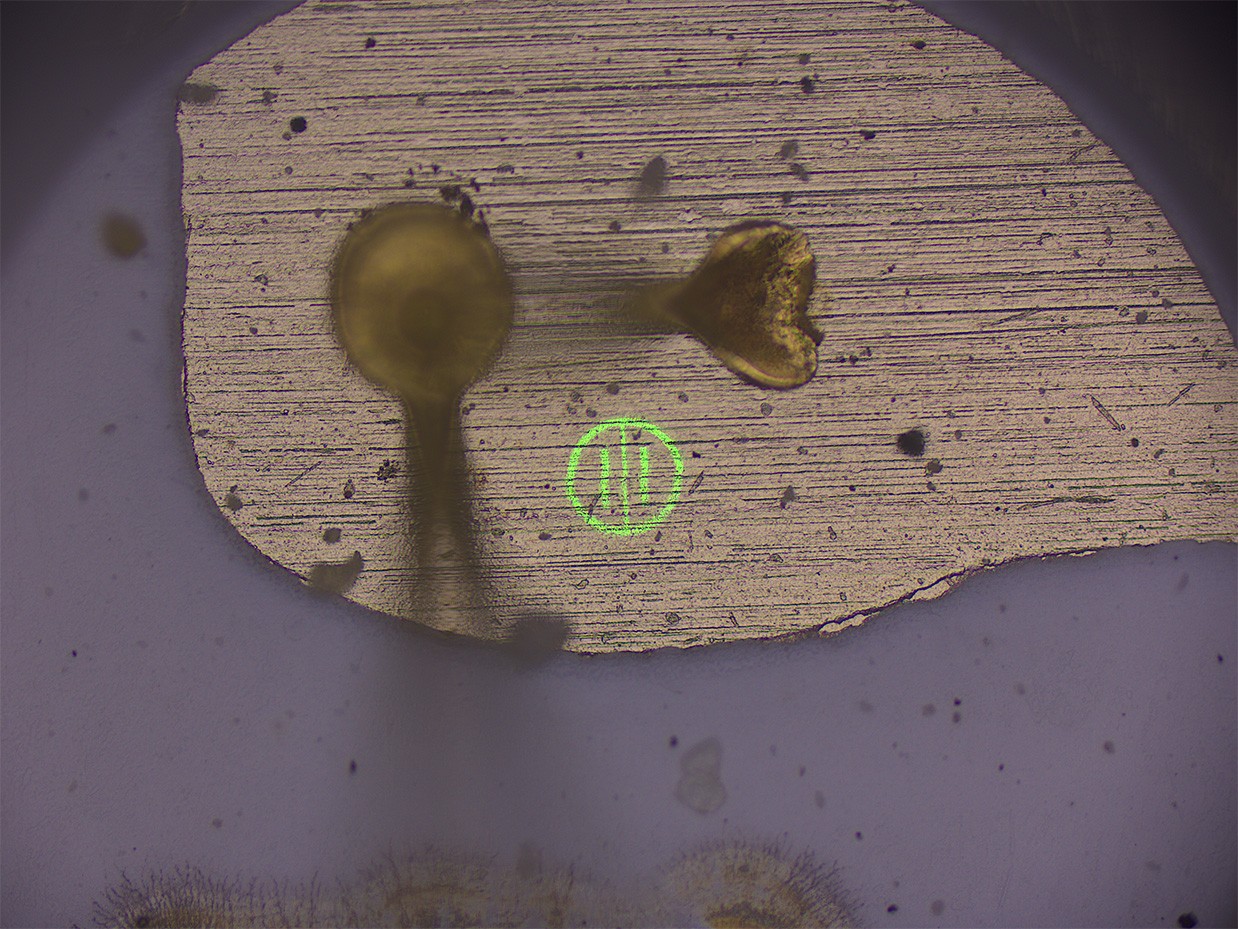

BT-300该设备主要用于手机显示模组及有关产品的观察及尺寸测量。将工件放于显微镜下，使用不同的物镜对产品进行观察，对需要测量的位置使用带光栅的高精密移动平台结合数据处理软件进行尺寸测量，使用数字相机进行实时影像处理、观察以及拍照，实现对产品的尺寸以及外观检查。

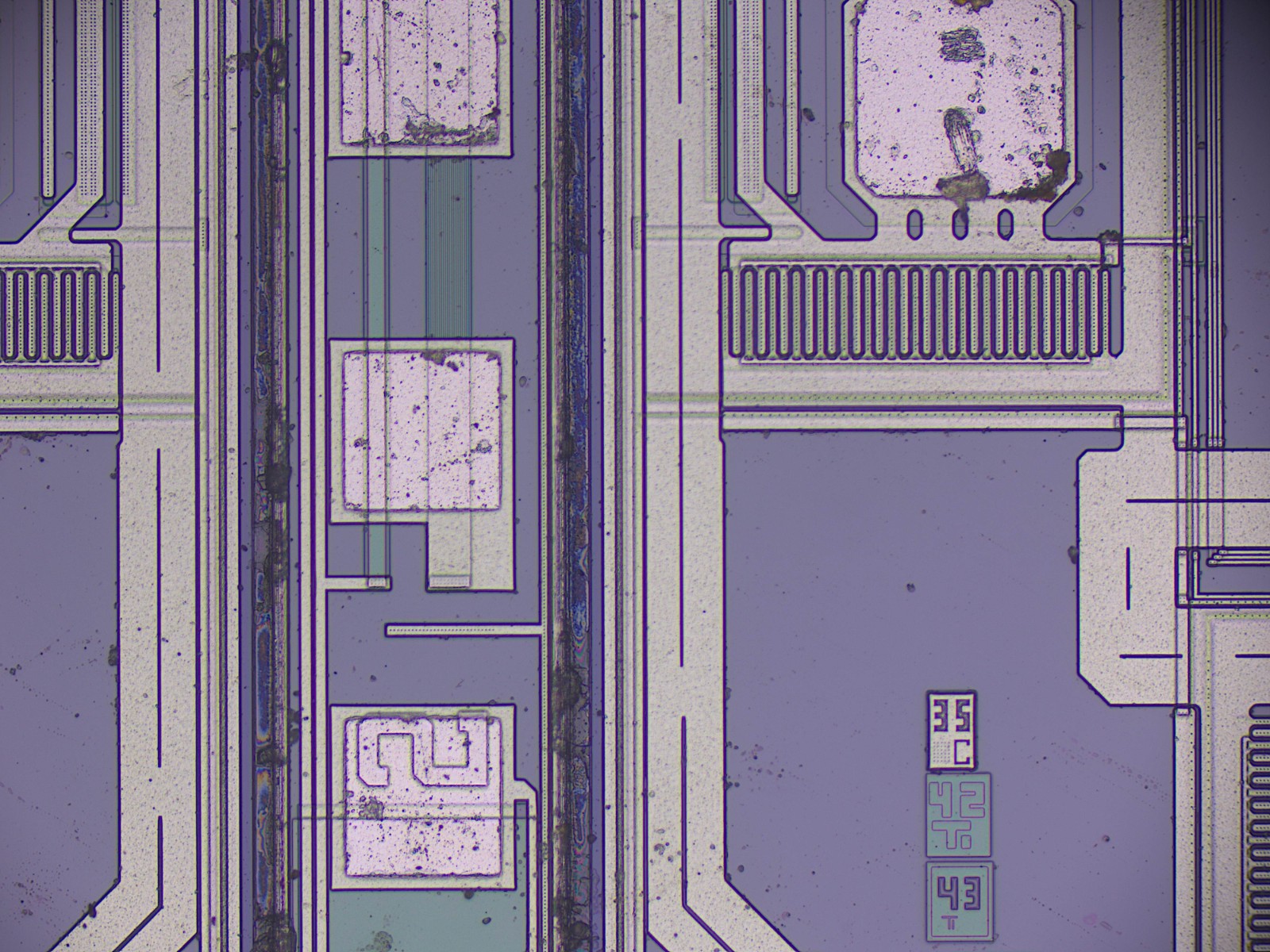

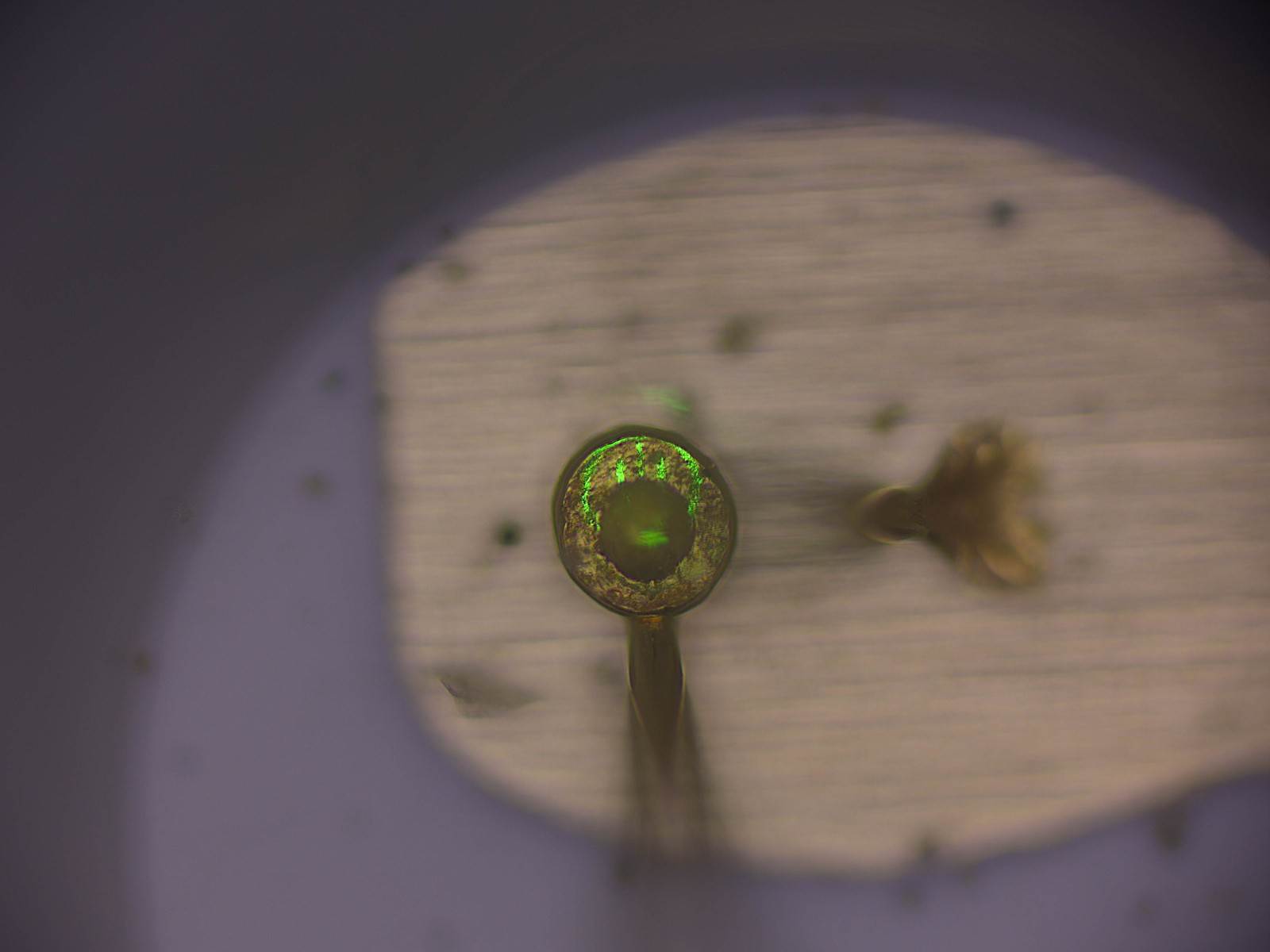

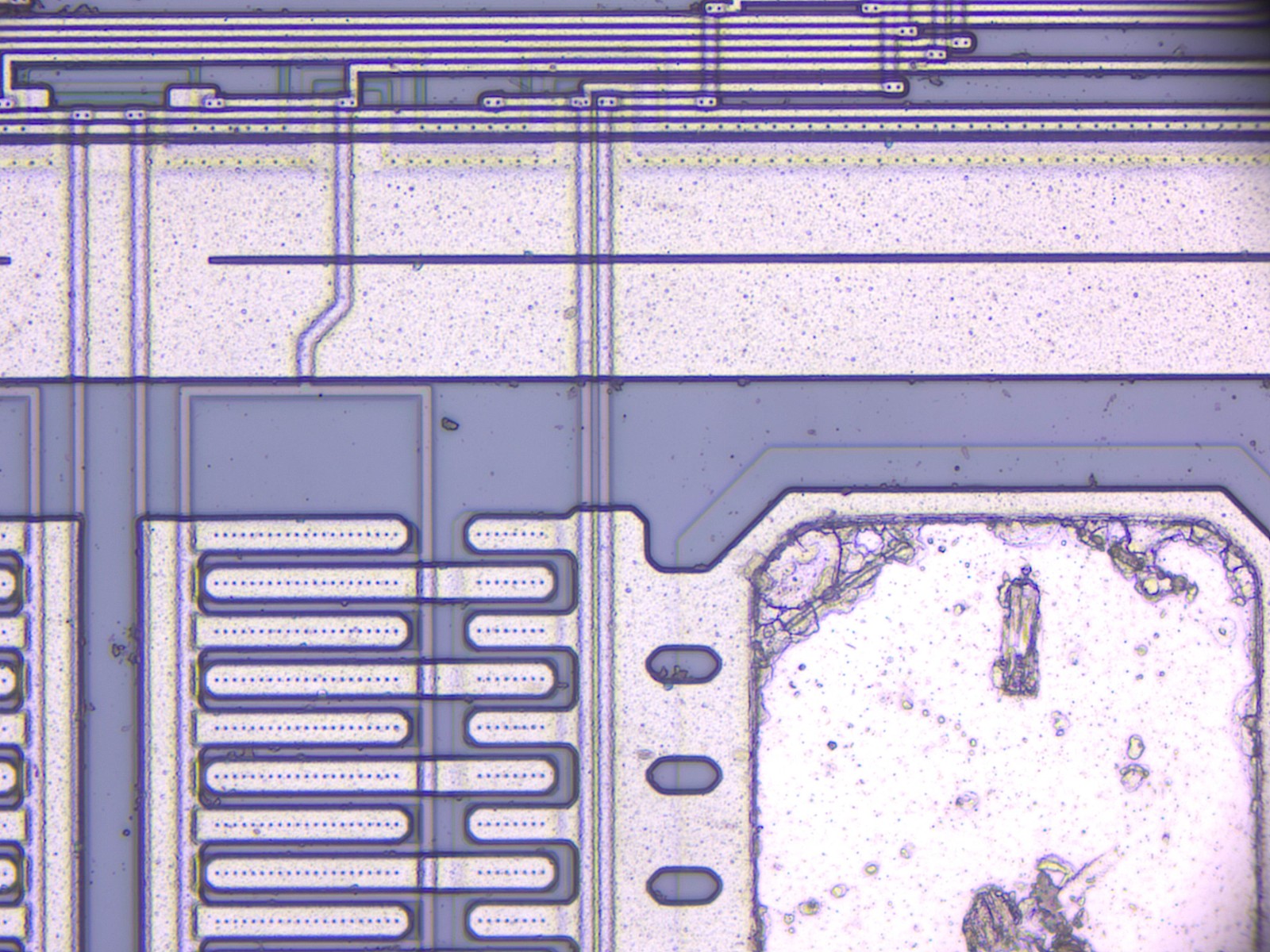

全自动工具测量显微镜结合了金相显微镜的高倍观察能力，和影像测量仪的 X、Y、Z 轴表面尺寸测量功能，具备明暗场、微分干涉、偏光等多种观察功能。可广泛应用于半导体、PCB、LCD、手机产业链、光通讯、基础电子、模具五金、医疗器械、汽车行业、计量行业等领域 的检测。
一．产品介绍
BT-300该设备主要用于手机显示模组及有关产品的观察及尺寸测量。将工件放于显微镜下，使用不同的物镜对产品进行观察，对需要测量的位置使用带光栅的高精密移动平台结合数据处理软件进行尺寸测量，使用数字相机进行实时影像处理、观察以及拍照，实现对产品的尺寸以及外观检查。
全自动工具测量显微镜结合了金相显微镜的高倍观察能力，和影像测量仪的 X、Y、Z 轴表面尺寸测量功能，具备明暗场、微分干涉、偏光等多种观察功能。可广泛应用于半导体、PCB、LCD、手机产业链、光通讯、基础电子、模具五金、医疗器械、汽车行业、计量行业等领域
的检测。
二、系统构成
全套设备由以下几部分组成：
1、BT-300工具金相显微镜
2、BT-1.5D定制测量软件
3、630万像素USB3.0高速相机（30帧），可选1200万（20帧）和2000万像素（12.5帧）
4、外设（计算机）
三、技术参数
1、BT-300测量显微镜
1）显微镜类型：工具金相显微镜;
2）放大倍数：放大50、100、200、500倍；可以选配1000倍
3）光源类型：5W白光LED灯；
4）视场数：22mm；
5）照明方式：反射光，科勒照明/透射光普通照明；
6）观察方法：明场；
7）微分干涉：DIC微分干涉成像；（干涉片为选配）
8）物镜转盘：5孔明场物镜转盘；
9）物镜类型：平场复消色差物镜；
10）载物台结构：三层机械结构高精度移动载物
11）测量行程：X轴300mm，Y轴200mm，Z轴200mm
2、高精度电动自动载物台
1）XY行程300X200mm，台面450*350mm
2）平台光栅显示精度值0.5um，可以选配0.1um
3）传动方式：电动
3、Z轴电动控制,测量准确度
1）Z轴光栅显示精度值0.5um（可以选配0.1um），测量精度在3-5um
2）传动方式：电动
四、配置参数
光学系统 | 无限远光学系统 |
观察头 | 30°倾斜，正像，无限远铰链三通观察筒，瞳距调节 :50-76mm， 两档分光比 100/0 或 0/100 |
目镜 | 高眼点大视野平场目镜 PL10X/22mm，可带测微尺 |
转换器 | 内定位 5 孔转换器 |
物镜 | 5X无限远长工作距平场消色差金相 DIC 物镜 |
10X无限远超长工作距平场消色差金相 DIC 物镜 | |
20X无限远超长工作距平场消色差金相DIC物镜 | |
50X无限远长工作距平场明场消色差金相物镜 | |
100X无限远超长工作距平场明场半复消金相物镜 | |
放大倍率 | 光学放大倍率 ：50X-1000X |
系统放大倍率 ：135X-2700X | |
测量显微镜主体 | 电动测量平台行程：300mm(X)×200(Y)mm，带电动调焦控制盒； 样品高度 175mm； 测量精度，X 和 Y ：（2+L/200)μm， L 为测量长度（单位 mm） Z:（3+L/200)μm |
照明系统 | 明场反射照明器，带明场照明切换装置 ；带滤色片插槽与偏光装置插槽，带 5WLED 灯源，亮度可调（含托架适配器） |
辅助对焦模块，带对焦分划板两档， | |
调焦方式 | 电动和手动复合型粗微调手轮调节，精度0.001mm，调焦距离 175mm |
偏振光 | 起偏镜插板，360°旋转式检偏镜插板 |
DIC 组件 | 微分干涉组件 |
相机 | 1）630万有效像素 2）1/1.8"CMOS芯片，单个像素面积2.4X2.4um 3）半导体制冷 4）采用OTC真彩还原技术，具有优良的色彩还原效果； 5）高灵敏度，*短曝光时间10ms； 6）高速USB3.0数据传输；7）标准C-mount视频接口； |
摄像接口 | 0.65X CTV、C 型接口、可调焦 |
PC | 戴尔电脑OptiPlex 3050MT操作系统W10处理器芯片I5-10500， 23寸戴尔显示器 |
软件 | 1）实时影像观察 2）实时图像抓取 3）二维几何尺寸测量 4）测量结果报表输出 5）多分辨率切换 |
标尺 | 0.01mm |
