产品优势

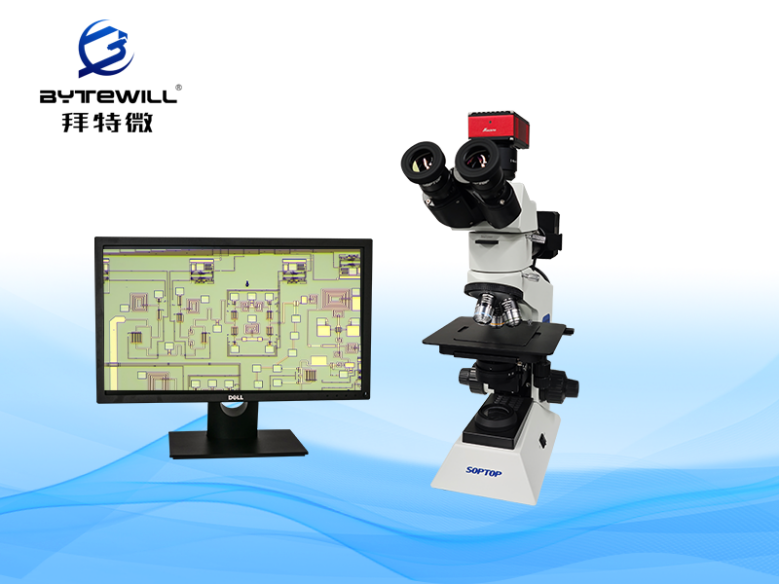

BH200M系列正置金相显微镜根据其良好的光学成像效果和价格优势，广泛应用于半导体芯片检测，3C电子制造，教学领域等；
材料分析显微镜BH200系列
光学系统：有限远色差校正光学系统，图像质量清晰；
目镜&物镜：
高眼点平场目镜PL10X，线视场数18mm，提供宽阔平坦的现察空间，可安装各类测微尺
长工作距离专业消色差金相物镜无盖玻片设计，图像优良
● 照明系统：落射式柯拉照明，并设计防反射结构，有效防止反射光线的干扰，从而使成图像更清晰，视场衬度更好
● 采用自适应式宽电压100V-240V，6V30W卤素灯，灯丝中心可调，光强连续可调，照明更加充足，有效提高图像的质量
● 载物台：复合式机械移动平台，低手位同轴调节，并在机械平台上附设180mmx145mm的平板平台，但于放当较大尺寸的样品
● 附件
照明光路中可加入黄、绿、蓝、白四种滤色片，为观察各种样品根供不同色度的殿明
照明光常中可加入起偏镜和检偏镜，实现偏光观察
起偏镜±25°可调，能有效调整正交态或视场衬度
材料分析显微镜BH200M技术规格
型号 | HB200M | BH200MR | BH200MRT |
光学系统 | 有限远色差校正光学系统 | ||
观察筒 | 标配：铰链式双目， 30°倾斜，360°旋转，视度可调 | ||
标配：铰链式三目， 30°倾斜，360°旋转，视度可调 | |||
目镜 | 高眼点平场目镜L10X/18mm | ||
物镜 | 长工作距离平场消色差专业金相物镜5X、10X、20X、50X、100X | ||
转换器 | 标配：四孔转换器 | ||
选配：五孔转换器 | |||
调焦要机构 | 粗微调同轴调焦机构，带有松紧调节和上限位装置，相调行程25mm，微调精度0.002mm | ||
载物台 | 双层机械载物台，尺寸140mmX132mm（附180mmX145mm平板平台） | ||
照明系统 | 反射式柯拉照明，自适应宽电压100V-240V，6V/30W卤素灯，光强连续可调 | ||
附件 | 可调焦C接口，偏光附件：起偏镜插板、检查镜插板 | ||
工业CCD | 630万，1200万，2000万像素可选，USB输出； | ||
软件 | 工业测量软件，可拍照，录像，报表导出； | ||
PC | 可选配； | ||
物镜参数表
类别 | 倍率 | 数值孔径（N.A.） | 工作距离（W.D） | 盖玻片厚度 | 共轭据（mm） |
专业长工作距平场消色差金相物镜 | 5X | 0.13 | 15.5mm | 0 | 195 |
10X | 0.25 | 8.7mm | 0 | 195 | |
20X | 0.40 | 8.8mm | 0 | 195 | |
50X | 0.60 | 5.10mm | 0 | 195 | |
100X | 0.80 | 2.00mm | 0 | 195 |
目镜参数表
目镜 | PL10X/18 | PL10X/18R | WF15X/13 | WF15X/13R | WF20X/10 | WF20X/10R |
视场数 | 18mm | 18mm | 13mm | 13mm | 10mm | 10mm |

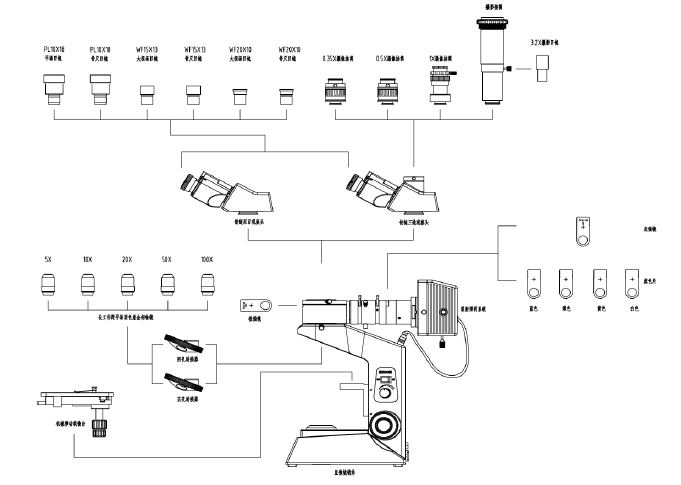

BH200M系列正置金相显微镜配置图
