产品介绍

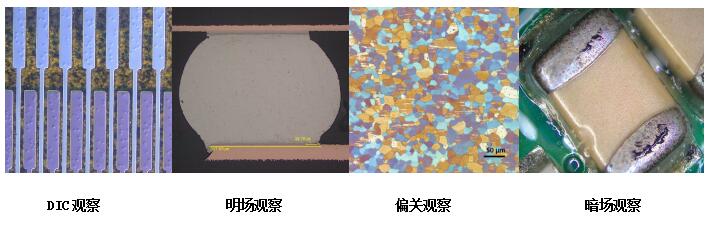

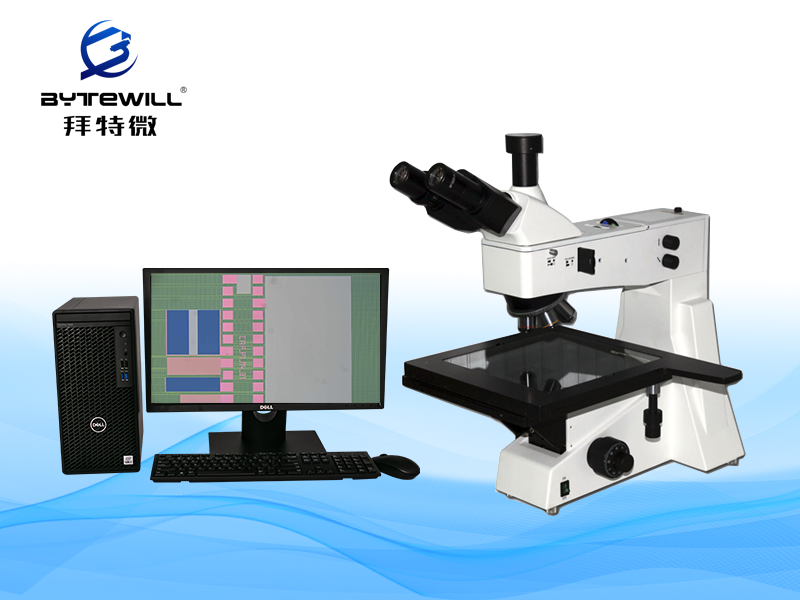

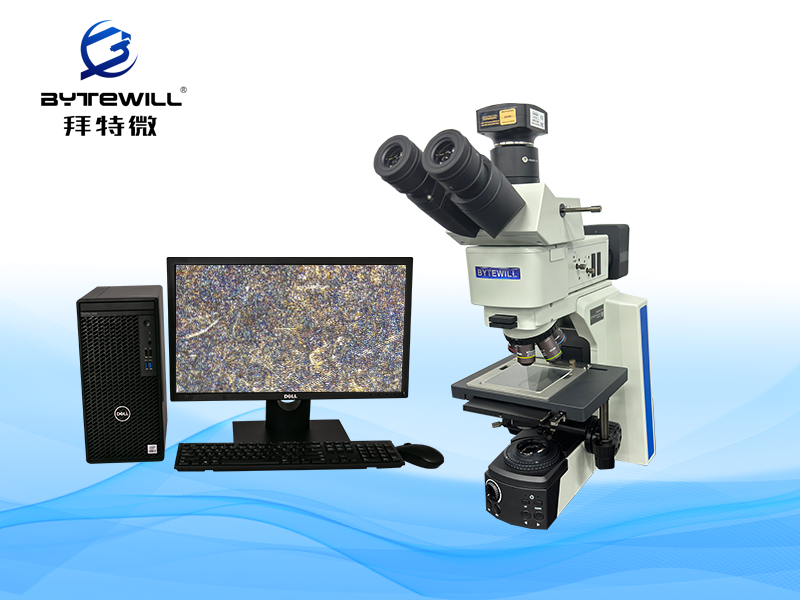

BT40MR正置金相显微镜结构设计不仅美观大气，而且实用灵活，非常符合现代实验室的需求。该显微镜集成了多种观察功能，包括明场、暗场、偏光和DIC微分干涉等，这些功能使得它能够适应不同样品的观察需求。广泛应用于半导体、PCB（印刷电路板）等行业。

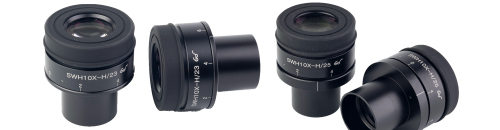

高眼点大视野平场目镜高眼
SWH10X-H/23mm高眼点大视野平场目镜， 屈光度可调。
SWH10X-H/25mm超宽25mm视野高眼点目镜，相对常规22mm的视场范围，视野更加平坦，宽广，并且视场边缘都能保证清晰明亮，给用户更加舒适的视觉感受。提供更加平台的观察范围，提高工作效率。更大值域屈光度调节范围可满足更多用户的使用需求。
亦可选配其它倍率、视场，并根据不同需求添加指针、测微尺及视度可调功能。

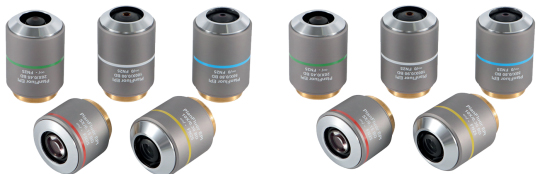

高品质金相物镜
高眼点大视野屈光度可调
名称 | 倍率 | 数值孔径 | 工作距离 |
半复 明暗场物镜 | 5X | 0.15 | 14.9mm |
10X | 0.30 | 9.0mm | |
20X | 0.45 | 8.5mm | |
50X | 0.75 | 3.0mm | |
100X | 0.80 | 3.0mm |
名称 | 倍率 | 数值孔径 | 工作距离 |
萤石 明暗场物镜 | 5X | 0.15 | 20mm |
10X | 0.30 | 11mm | |
20X | 0.45 | 3.0mm | |
50X | 0.80 | 1.0mm | |
100X | 0.90 | 1.0mm |

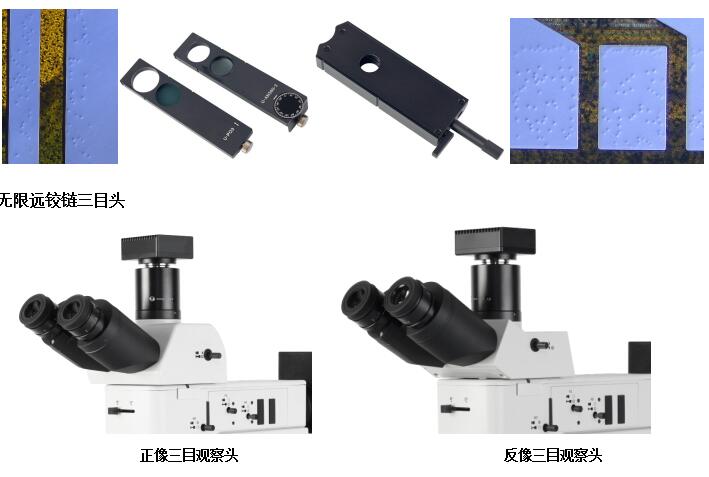

光组件及DIC诺曼尔斯基微分干涉衬比系统附件
偏振系统包括了起偏镜插板和检偏镜插板，可做偏光检测，在半导体和PCB检测中，可消除杂光，细节更去清洗。360度旋转式检偏器可以在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态.
在正交偏光的基础上，插入DlC棱镜，可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果，大幅提高图像对比度。
采用高性能微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，广泛用于LCD导电粒子，精密磁盘表面划痕检测等领域。
技术规格表:
型号 | 配置 |
光学系统 | 无限远色差校正光学系统 |
光学放大倍数 | 50倍-500倍(可选500/1000倍) |
数码放大倍数 | 150倍-1500倍（21.5寸显示器） |
工业相机 | 1200万1/1.8寸彩色索尼工业芯片（可选630万和2000万像素） |
观察筒 | 正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0 |
反像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0 | |
目镜 | 高眼点大视野目镜SWH10X-H/23mm，视度可调 |
高眼点大视野目镜SWH10X-H/25mm，视度可调 | |
物镜 | 无限远半复消长距明暗场物镜 45MM可见光金相物镜5X NA0.15 WD14.8mm |
无限远半复消长距明暗场物镜 45MM可见光金相物镜10X NA0.30 WD8.5mm | |
无限远半复消长距明暗场物镜 45MM可见光金相物镜20X NA0.45 WD11.9mm | |
无限远半复消长距明暗场物镜 45MM可见光金相物镜50X NA0.75 WD3.0mm | |
无限远半复消长距明暗场物镜 45MM可见光金相物镜100X NA0.80 WD3.0mm | |
无限远半复消长距明暗场物镜 45MM可见光金相物镜100X NA0.90 WD1.0mm | |
物镜转换器 | 5孔明暗场手动物镜转换器（带DIC插槽）. |
5孔明暗场电动物镜转换器（电动/带DIC插槽）. | |
机架 上光源 | 反射用机架, 低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能 |
载物台 | 4英寸载物台，平台面积 310*240mm，移动行程：100mmX100mm机械平台，X、Y方向同轴调节； |
聚光镜 | 摇出式消色差聚光镜（N.A.0.9） |
反射照明器 | 明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽， |
灯室 | 10W可调LED灯室，透、反射通用，预定中心 |
摄像接口 | 摄影摄像附件：0.65X，C型接口，可调焦（可选0.5X/1X） |
偏光组件 | 起偏镜插板，360°旋转式检偏镜插板 |
电脑 | 品牌电脑和显示器 |
测量软件 | 测量软件BT-1.5D，软件控制电动物镜转盘，拍照，录像，测量，实时图像拼接，景深融合 |
标尺 | 高精度型测微尺，格值0.01mm |

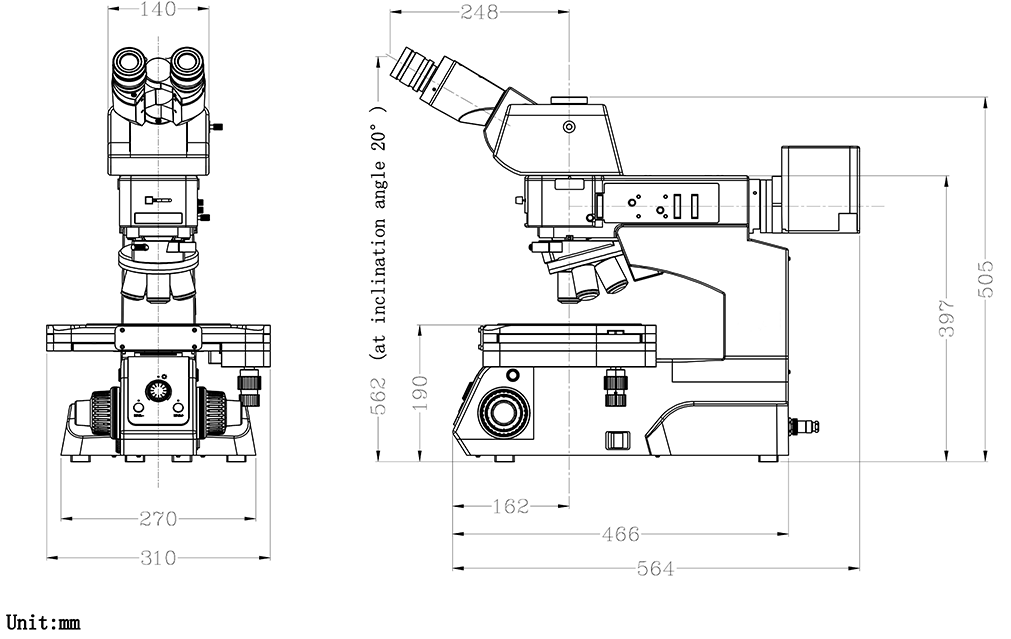

产品尺寸
