仪器介绍

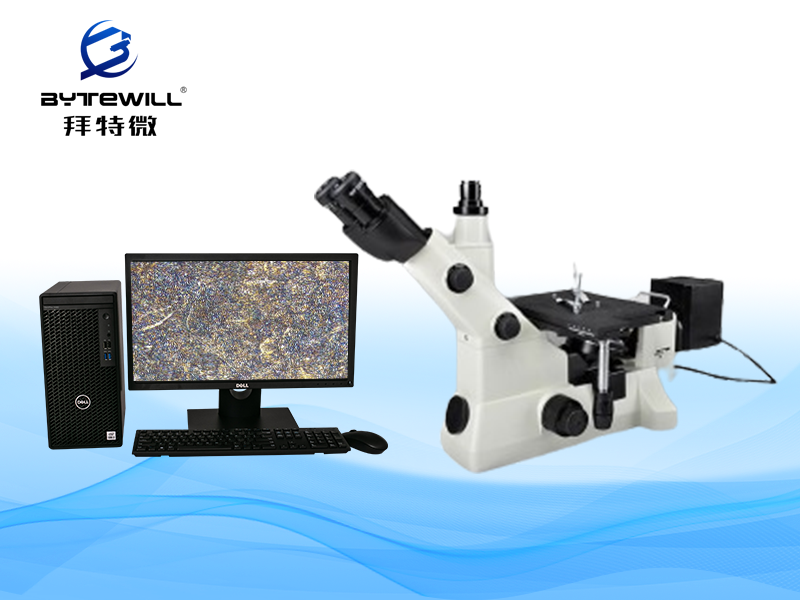

MR5000倒置金相显微镜采用优质的无限远光学系统，同时配备明暗场通用的长工作距离平场平场消色差物镜。江南MR5000倒置金相显微镜能在明场、暗场、偏光、微分干涉下进行观察和摄影。可供研究单位、冶金、机械制造工厂等行业进行金相分析研究。江南MR5000已被金属、机械、科研单位、计量单位所认同。放大倍数为50X--2000X。
名 称 | 规格 | 配置 | |
光学系统 | 无限远光学系统 | ● | |
主 机 | MR5000倒置金相显微镜主机 | ● | |
观 察 筒 | 铰链式双目镜筒，45°倾斜； | ● | |
分光比：观察80% 摄影20% 或观察100% 或摄影100% | |||
目 镜 | 10X/Φ22mm 大视场目镜； | ● | |
15X/Φ16mm 大视场目镜 | ○ | ||
20X/Φ12mm 大视场目镜 | ○ | ||
10X/Φ20mm 带十字分划测微目镜（0.1mm） | ● | ||
物镜转换器 | 五孔物镜转换器 | ● | |
物 镜 | 无限远长工作距离平场消色差物镜（明暗场通用） | 5X/0.12 有效工作距离：10mm | ● |
10X/0.25 有效工作距离：10mm | ● | ||
20X/0.4 有效工作距离：5mm | ● | ||
50X/0.75 有效工作距离：1.3mm | ● | ||
100X/0.90 有效工作距离：0.7mm | ● | ||
调焦机构 | 粗微动同轴调焦 微调格值：0.002mm | ● | |
行程(从载物台表面焦点起）：向上1mm，向下7mm | ● | ||
载 物 台 | 台面尺寸：226mm×178mm | ● | |
平台压片两只 | ● | ||
小平台：水滴型、小孔、大孔各一 | ● | ||
机械移动平台 | 移动范围：40mm×40mm | ● | |
照 明 | 12V50卤素灯，中心、光亮度连续可调 | ● | |
微分干涉 | 可适用于5X、10X、20X、50X、100X物镜 | ○ | |
滤 色 片 | 内置转盘式（绿色、蓝色、黄色、灰色、毛玻片） | ● | |
附 件 | 起偏镜 | ● | |
物镜测微尺（精度为0.01mm） | ● | ||
灯室调校物镜 | ● | ||

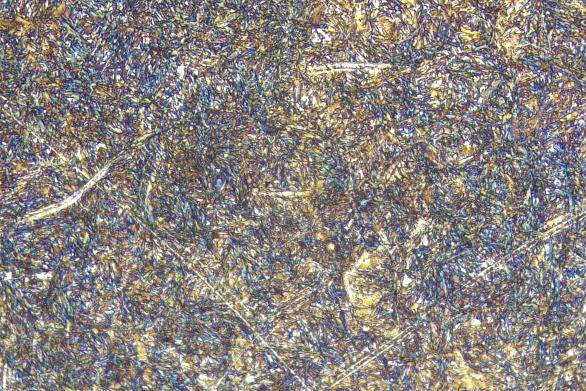

效果图
