PCB（印刷电路板）芯片焊脚的观察是一项重要的质量控制任务，它确保了电子组件的焊接质量，从而影响了整个电路的性能和可靠性。使用三维视频显微镜可以有效地观察和评估焊

脚的焊接情况。

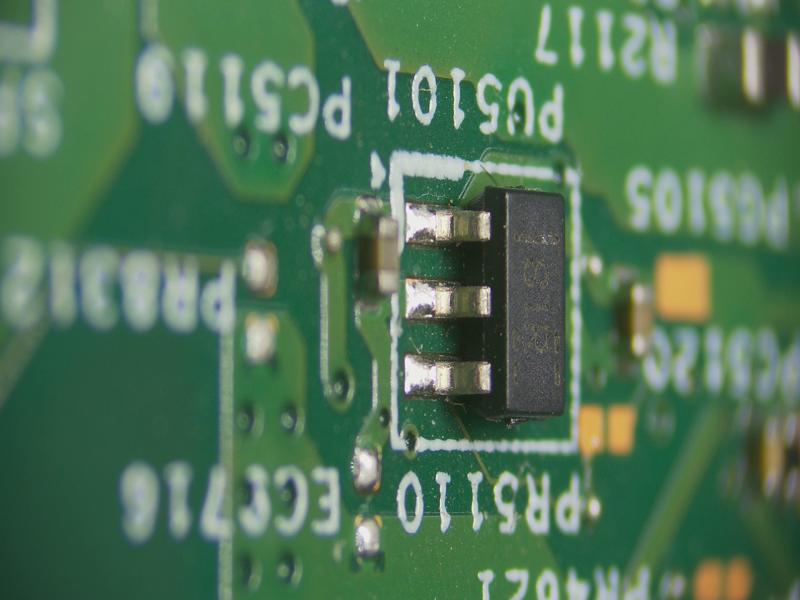

PCB芯片焊脚观察

以下是使用三维视频显微镜观察PCB芯片焊脚的一般步骤：

1.样品准备：首先，确保PCB芯片已经被正确地放置并在板上焊接。如果需要观察特定的焊

脚，可以轻轻地用显微镜的夹具或专用工具将其固定，以防止在观察过程中移动。

2.设备设置：将三维视频显微镜放置在PCB芯片上，调整显微镜的焦距和光源，以确保焊脚的清晰可见。三维视频显微镜通常具有可调节的光源，如LED灯，以及不同的放大倍数。

3.观察焊脚：通过调整显微镜的放大倍数和角度，仔细观察焊脚的侧面焊接情况。三维视频显微镜可以提供实时的三维图像，使工程师能够更直观地评估焊接的完整性、润湿性和焊料

的质量。

4. 拍照记录：使用显微镜的拍照功能，捕捉焊脚的详细图像。这些照片可以用于记录焊接

质量，进行后续的分析和存档。

5.测量和分析（如果设备支持）：一些高端的三维视频显微镜可能配备有测量和分析工具允

许工程师测量焊脚的高度、宽度、焊料凸起等参数，以确保它们符合规定的标准。

数据记录：将观察结果和拍照的图像记录在电脑系统中，以便于进行进一步的分析、报告和质量控制。

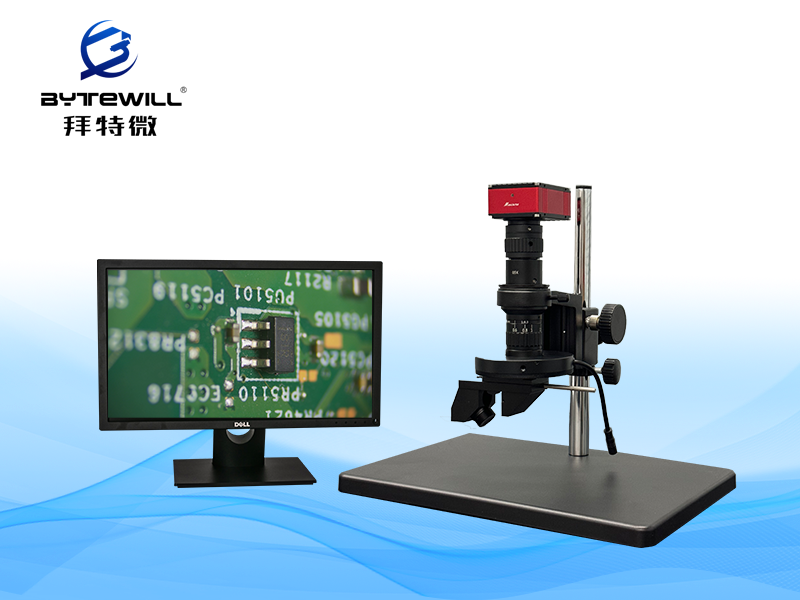

手动三维视频显微镜
