芯片图案观察是半导体制造过程中的一个重要步骤，它涉及到对芯片表面的微观形貌进行详细分析。为了实现这一目标，可以使用半导体金相显微镜，这种显微镜通常与电脑系统相连，提供高倍率的放大、测量、拍照等功能。

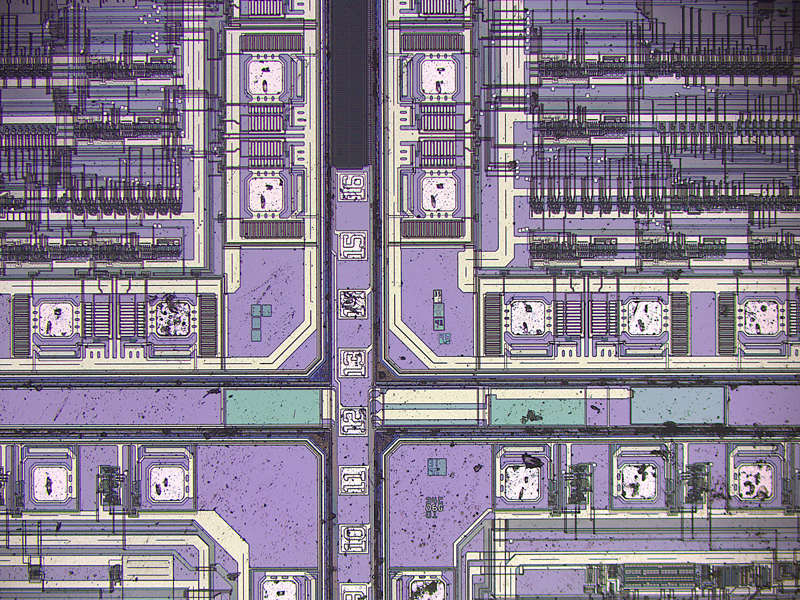

芯片图案
以下是这个过程的一般步骤和金相显微镜的应用：
1.样品制备：首先，需要将芯片样品制备成适合显微镜观察的形态。这可能包括切割、研磨、抛光等步骤，以确保样品表面平滑，并且没有任何遮挡物，以便于光线穿透和观察。
2.观察：将制备好的芯片样品放置在半导体金相显微镜下。通过调整显微镜的光源和镜头，可以放大观察芯片表面的微观图案。
3.放大：金相显微镜可以提供不同的放大倍数，以便于观察不同细节的图案。放大倍数通常从几十倍到几千倍不等。
4.测量：显微镜通常配备有测量工具，可以用于测量芯片上特定特征的尺寸，如线条宽度、间距、角度等。这些测量对于确保芯片图案的准确性和一致性至关重要。
5.拍照：显微镜可以捕捉高质量的图像，用于记录观察到的芯片图案，以便于后续分析、存档或用于质量控制。
6.数据记录：测量和拍照的结果可以记录在电脑系统中，用于进一步的分析和处理。这些数据可以帮助工程师评估芯片制造过程的质量，识别潜在的问题，并进行相应的工艺调整。
7.分析软件：一些金相显微镜还配备了专门的分析软件，可以对捕获的图像进行更深入的分析；
半导体金相显微镜
