产品介绍

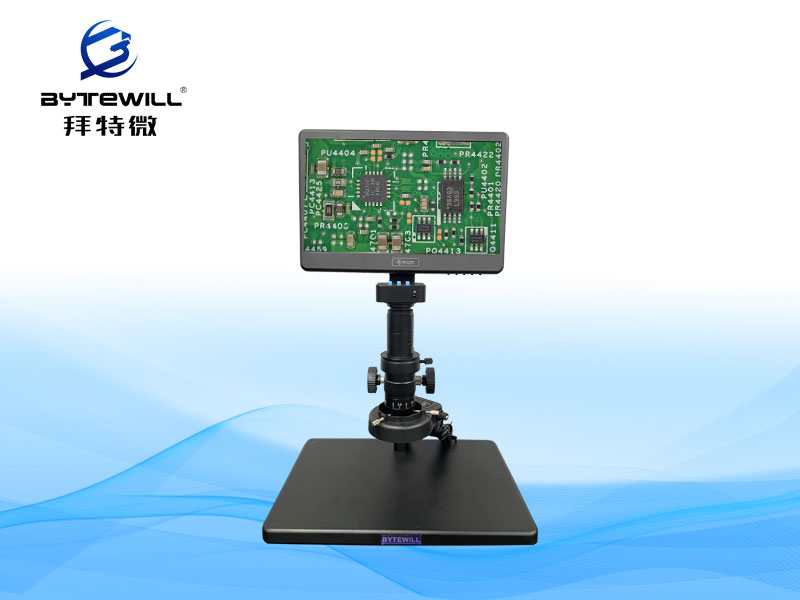

视频显微镜是一种高度集成化的微小型机器视觉系统，集图像采集单元、网络通讯装置等于一体。
无需电脑实现拍照、录像，内部参数有曝光值、亮度、增益、饱和度、对比度、清晰度、消反光、手动白平衡、自动曝光功能。
详细技术规格书：
型号 | BT-100H-13CS |
变倍比 | 1.：6.4 |
物镜倍率 | 0.7X ~ 4.5X |
CTV接口 | 0.5X（标配） |
影像放大倍数 | 约15X ~ 95X（13.3寸显示器） |
视野范围 | 20mm~3mm |
辅助物镜 | 0.5X/1.5X/2X/（选配件） |
工作距离 | 100mm |
中心距 | 140mm |
接口 | 全高清HDMI |
分辨率 | 1920 x 1080 |
像元尺寸 | 2.75μm x 2.75μm |
靶面尺寸 | 1/2 |
数据位数 | 12BIT |
曝光方式 | 逐行曝光 |
输出帧率 | 60FPS（输出流畅，无拖影，卡滞） |
输出色彩 | 彩色 |
调焦镜架 | 粗动调焦手轮，调焦手轮松紧可调，升降范围50mm |
立柱式台架 | φ25*320（mm） |
工作平台 | 380*260（mm）黑色金属（标配） 备注;底板大小可任意定制 |
外接式光源 | LED环形光、输入电压：AV100~240V宽电压、亮度连续可调 寿命2万个小时。 |
显示器 | 高清IPS 13.3’显示器 |
CCD内部参数 | ◆HDMI 1080P 60帧图像输出； ◆4K视频录制； ◆一键冻结/解冻功能； ◆1600万像素拍照和1080P视频录制； ◆电子缩放功能； ◆支持手动/自动曝光，曝光补偿值调节； ◆支持手动/自动白平衡，红、绿、蓝可调； ◆提供8条画线功能，线条颜色、粗细，位置可调； ◆提供中心十字线显示/关闭； ◆支持TF卡存储，最大支持64GB； ◆支持遥控操作，拍照不抖动图像更清晰； ◆支持中英文菜单语言（默认英文）； ◆支持关机设置参数保存。
|
拍照 / 录像 | 支持 |
存储方式 | 外接TF卡 |
开发功能 | 无 |
其他 | 无 |
选配件 | 更多需求，请咨询销售服务人员 |
维护与保养
参考图示：

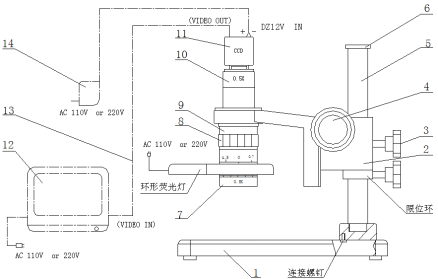

(1) 支架（2）调焦机构（3）固紧手轮（4）调焦手轮 (5) 支柱 (6) 饰帽（7）附加大物镜(8)转动套(9)主物镜（10）摄影目镜（11）相机（12）液晶显示器（13）HDMI信号线（14）相机电源适配器
1主要规格：
1.1 主要光学参数
以0.7X-4.5X变倍主物镜为例：
a. 总放大率=光学放大率×数字放大率
光学放大率=变倍主物镜放大率（0.7X～4.5X）×摄影目镜放大率×附加大物镜放大率（见表一）
数字放大率：与测量相机规格及显示器规格有关（见表二）
b.工作距离：只与物主何附加大物镜的放大率有关（见表一）
c.物方视场直径=相机靶面对角线尺寸／光学放大率
光学放大率
表一：
辅助物镜 | 摄影目镜 | 工作距离（mm） | ||
0.35X | 0.5X | 1X | ||
0.5X | 0.12～0.19X | 0.18～1.13X | 0.35～2.25X | 180 |
无附加大目镜 | 0.25～1.58X | 0.35～2.25X | 0.70～4.50X | 95 |
2X | 0.49～3.15X | 0.70～4.5X | 1.40～9.00X | 32 |
数字放大率
表二：
测量相机 规格 | 显示器规格 | |||||
14” | 15” | 17” | 21.5” | 25” | 29” | |
1／3” | 59.2X | 63.5X | 72.0X | 88.5X | 105.8X | 122.8X |
1／2” | 44.5X | 47.6X | 54.0X | 66.7X | 79.4X | 92.1X |
相机靶面对角线有效尺寸
表三：
相机规格 | 1／3” | 1／2” |
相机靶面对角线有效尺寸 | 6mm | 8mm |
4.1.2 手轮调焦范围：65mm支架镜托接口尺寸φ50mm，至φ25mm支柱中心距140mm
4.1.3 升降调节范围（φ25mm支柱）：178mm
4.1.4 照明：输入电压：110-240V／50H
输出：LED环形灯12V 相机12V
安装与操作：
1.安装
A、从包装箱中取出支架及各部件，以结构示图为例，用连接螺钉固紧支柱，插入调焦机构（2）至适当位置，拧紧固紧手轮（3），使调焦机构（2）不会下滑。把变倍主物镜（9）放入调焦机构（2）的镜托内孔，再插入摄影目镜（10），如配接附近大物镜（7），则将其拧进变倍主物镜（9）内。这样，单筒显微镜主机的初步安装就完成了。
B、把相机（11）拧进摄影目镜（10）内，相机电源适配器（14）和视频信号线（13）插入相机（11）上，信号线（13）另一端接入液晶显示器（12）的视频输入孔（HDMI)
C、检查输入电压：检查相机、LED环形灯的指定输入电压与所用电网电压一致条件下，接通电源，电源插座必须有接地端子。
2.操作
A、调焦：转动调焦手轮（5）或者改变调焦机构（2）的高度（按所选附加大物镜的工作距离W.D.）进行调焦（与限位环配合使用）。
B、转动变倍主物镜（9）中的转动套（8）可获得连续变化的放大倍率。物镜倍率变化由0.7X～4.5X，低倍率有较大的视场何景深。为了便于寻找目标，建议先用较小的倍率观察寻像。
C、各部件出厂时已调整好，以保证连续变倍放大观察的同步。
D、使用LED环形灯时，则把LED环形灯组件套到变倍主物镜（9）下部的环槽内，拧紧螺钉固牢。
3.维护与保养：
1 仪器不使用时：建议先擦干净后，贮放在干燥的地方。
2 透镜的清洁：
A、不要用手接触光学零件。
B、最好用柔软的刷子或纱布清除灰尘。
C、比较顽固的污迹和指纹，油脂等可用干净的软棉布或擦镜纸蘸上无水乙醇和乙醚混合剂轻轻擦去。
